Як розібратися в цоколях до допоміжних покажчиках (поворот, стоп, задній хід)????

13.07.17

Всім доброго часу доби.
Дуже часто власники нових авто стикаються з тим, що начебто купили звичайну цокольну лампочку, але в патрон вона не лізе, вуса розташовані по-іншому. Багато починають танці з бубном (пиляють вусики, молотком рихтують цоколь) з думкою: лише б залізла, а на ділі потім все це обертається тим, що в результаті поганого контакту відбувається нагрів, і патрон оплавляет. Буває і таке, що лампу пхають з дуру, потім витягнути не можуть, ламають патрон і лампу.
Раніше було простіше, 2 види патронів для 1 і 2-х контактної лампи.
До чого це? — купувати потрібно із зразком, або знати назву типу патрона.
Але цього мало, багато третьосортних ламп взагалі не маркуються, маркування відображає напругу і потужність.
І так, перед нами всім відома і поширена лампа S25, звичайне позначення P21 -цокольна, діаметр колби в самій широкій частині не перевищує 26,5 мм, даиметр цоколя 15мм.
Колба лампи зазвичай забарвлена в кольори: Y — жовтий, A — помаранчевий, B — червоний, прозора, хромоване напилення (Diadem). Індекс кольору зазвичай вказується в кінці маркування лампи, приміром 12512"A" (amber).
Лампа має 1 або 2 контакту, в розшифровці лампи це відображено таким чином: на кінці приставка S (Single) — 1 нитку розжарення, D (Double) — 2 нитки розжарення.
Вольтаж лампи зазвичай вказаний 12V або 24V.
Потужність лампи може бути різною, зазвичай можна зустріти 21w для 1-контактної та 21/5w для 2-контактної лампи, така потужність зазвичай використовується в більшості легкових автомобілів.
Але є винятки, існують лампи з потужністю 4 і 5 ватт на одній нитки в 2-х контактних лампах, і до 35W при 12V і до 30W для 24V на другої нитки розжарення, які так само використовуються у вогнях поворотів, габаритах, в деяких авто в ВТФ.
Повернімося все ж до підбору ламп, різновидів розташування "вусів" багато.
І так:
S25 12V 21 Ba15S (12 вольт, 21 ват, S — один контакт, BA — штифтової тип цоколя, вуса розташовані на одному рівні в нижній частині патрона, по радіусу симетрично відносно один одного).

S25 12V 21/5W BAY15d (12 вольт, 21 і 5 вт, D — двох-контактна, BAY — вуса розташовані на різній висоті, симетрично відносно один одного). Зазвичай такий тип застосовується в системі стоп сигнал-габарит. Зроблено це для того, що б наприклад лампи не вставили інакше, тобто габарит 5w не працював в режимі Стоп сигнал де потрібна підвищена яскравість в 21w.

Кажется все легко, но вот беда, существует еще тип патрона под названием Ba15D.
Штифты в 2-х контактной лампе на удивление располагаются так же как и в Ba15S, то есть лампу можно вставить так, что вместо габарита будет гореть стоп и наоборот. Скажете такого не бывает? -бывает! очень много людей приходят в поисках такой лампы, и уходят довольные с покупкой.

Идем дальше…
Как вы заметили, после "Ba" идет еще одна буква, индекс "Y" — штифты расположены симметрично, но один выше другого.
Разбираемся дальше, тип BAU15s — существует только для 1 контактной лампы, как видим "Ba" с индексом "U" — штифты расположены на одной высоте, но один штифт смещен по радиусу относительно центра.

Тип BaW15 бывает как с "S" так и "D". В данном случае W указывает на смещение не только по высоте штифтов, но и так же смещение по радиусу относительно центра.

Трохи розібралися зі зміщенням.
Хочу відзначити! Не всі зміщення штифтів по радіусу відносно центру однакові.

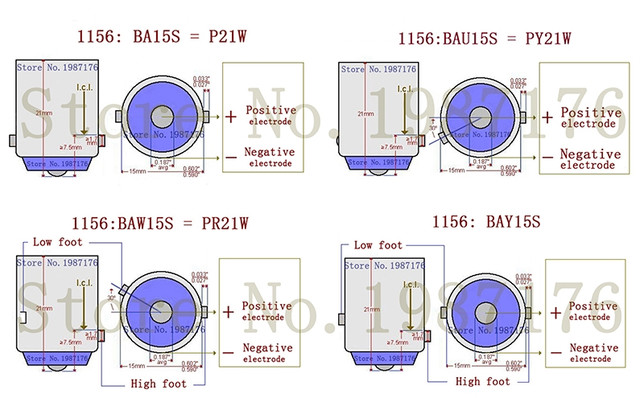

Так наприклад Ba-W і Ba-Z мають дзеркальне розташування штифтів, дивіться нижче на зображеннях.
